二、填空题（每空1分，共14分，不要求写出计算过程。请将答案填写在答题卡上）

18．秋天的早晨，太阳出来后，萦绕在山顶上的雾不久就消失了，这是因为雾发生了_________现象；刚从冰柜中取出的冰棒包装纸上往往结着一层“白粉”，这是空气中的水蒸气遇冷发生了_________现象。（两空均填物态变化名称）

图11 图12

21．如图13所示，挂在弹簧测力计上的金属块，在空气中和浸没在水中静止时的两种情景，由弹簧测力计的示数可得：金属块的重力是_________N，金属块浸没在水中时受到的浮力是_________N。

22．如图14所示，小欣用滑轮组把重为600N的物体提高1m，所用拉力为400N，则小欣所做的有用功是_________J，该滑轮组的机械效率是_________。

图13 图14 图15 图16

三、作图、实验与探究题（第23、24题2分每题2分，第25至27题每空1分，共23分。请将答案填写在答题卡上）

23．在图15中，请画出静止在水平桌面上的物体所受到的重力G和支持力F的示意图。

24．在图16中，一束光线AO从空气斜射入水中，在水面处发生反射和折射，请画出对应的：①反射光线；②折射光线的大致方向。

25．在探究“凸透镜成像规律”的活动中，小欣用焦距为10cm的凸透镜、光具座、光屏和蜡烛等器材进行试验。实验时，让烛焰、凸透镜和光屏三者的中心大致在同一高度上。

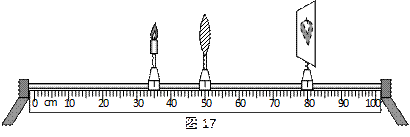

（1）当蜡烛、凸透镜、光屏在光具座标尺上位置如图17所示时，光屏上出现一个倒立放大的清晰像，此时物距是_________cm，这个像是_________像（选填“实”或“虚”）；

（2）保持凸透镜的位置不动，把蜡烛移到标尺上5cm处，要想使光屏上再次出现一个清晰的像，应向_________（选填“左”或“右”）移动光屏，此次得到的清晰像是倒立、_________（选填“放大”、“等大”或“缩小”）的像，生活中的放大镜、照相机和投影仪，成像情况与此类似的是_________。

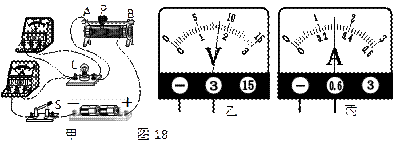

26．小欣用如图18甲所示实物电路图测量标有2.5V的小灯泡L的电功率，电源电压为3V，电压表量程选用0～3V，电流表量程选用0～0.6A。

（3）为了能测量小灯泡的额定功率，应将变阻器滑片P从如图18甲所示位置向_________（选填“A”“B”）端滑动，当电压表的示数为2.5V时，电流表的示数如图18丙所示，则通过小灯泡的电流是_________A，小灯泡的额定功率是_________W；

（4）当电压表示数为2.8V时，小灯泡突然烧坏了，电压表的示数将_________（选填“变大”、“不变”或“变为零”）。

27．在探究“动能的大小与什么因素有关”的活动中，小欣猜想：动能的大小可能与物体的质量和速度有关。实验室提供的器材有：斜面、几个质量不同的光滑钢球、木块、刻度尺等，小欣设计的实验装置如图19所示。实验时，小欣让钢球从斜面上由静止滑下并推动在水平面上的同一木块运动。

（1）本实验是通过比较_________来确定钢球对木块做功的多少，从而判断_________动能的大小（选填“钢球”或“木块”）；

（4）若本实验装置中的水平面绝对光滑，本实验将_________（选填“能”或“不能”）达到探究的目的。

四、综合探究题（第28题8分，第29题10分，共18分。请将答案填写在答题卡上）

28．随着人们生活水平的不断提高，汽车已经走进千家万户。小欣家刚买了一部小轿车。一天，小欣的爸爸开车送她上学，从她家到学校的路程有6km，用时12min。求：

29．小欣家有一个电热水壶，如图21所示，其铭牌如下表。请根据提供的信息完成如下计算：

（1）电热水壶把壶中1L的水从30℃加热到100℃，水吸收的热量是多少？［1L＝10－3m3、ρ水＝1.0×103kg/m3、c水＝4.2×103J/( kg·℃)］

（2）电热水壶正常加热时，电路中的电流是多少？电阻是多少？（计算结果保留一位小数点）

（3）电热水壶正常加热5min消耗的电能是多少焦耳？
