三、解答题：本题7小题，共52分．解答23、24题时应有解题过程．

22.（6分）按题目要求作图：

(1)如图甲所示，O点为杠杆的支点，画出力Fi的力臂．

(2)如图乙所示，画出入射光线AO经平面镜M后的反射光线．

(3)如图丙所示，将三孔插座正确接入家庭电路，

23.（6分）小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只2Kg，每次将一袋50Kg的水泥提升5m.（不计绳重和摩擦，g取10N/Kg）求：

(1)每袋水泥受到的重力大小；

(2)每次做的有用功；

(3)滑轮组的机械效率．

24.（9分）小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡 正常发光，他设计了如图所示的电路．求：

(l)小灯泡正常发光时的电流；

(2)小灯泡正常发光Imin消耗的电能；

(3)定值电阻的阻值．

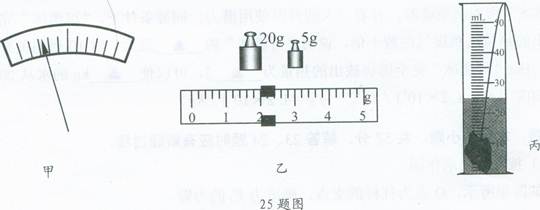

25.（6分）小刚为了测量不规则矿石的密度，做了如下实验：

(1)将天平放在 ________ 桌面上，移动游码至标尺左端零刻度后，发现指针位置如图甲所示、此时应将横梁平衡螺母向 ________ 侧调节，横梁平衡后进行测量，结果如图乙所示，矿石的质量为 ________ g．

(2)在量筒中注入15mL水，系上细线后将矿石放入量筒，水面位置如图丙所示，矿石的体积为 ________ cm3.

(3)根据以上数据算得矿石的密度为________ g/cm3.

(4)假如细线的体积不能忽略，所测矿石的密度比真实值________ （大／小）．

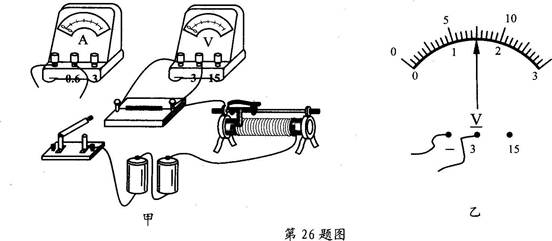

26.（7分）小明做探究电流与电阻关系的实验．

(l)如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．

(2)闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 ________V.此过程中，电流表示数________ （变大／变小）．

(3)更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中

分析表格数据可知第 ________ 次实验存在问题，判断的依据是________ ，需要补充的实验步骤是：将滑动变阻器的滑片向 ________调节．

27.（8分）小华用铁丝绕成一个内径约4mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”．

(1)通过“水透镜”看到的字如图所示，此时“水透镜”是一个________透镜，将这个“水透镜”再向字靠近一点，看到的像会________ （变大／变小）．

(2)小明猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小．观察时他应该注意控制“水透镜”到字的________ 不变．

(3)小芳用另一只内径不同的圆环制作“永透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题：________

28.（lo分）阅读短文，回答问题：

电饭锅中的磁钢限温器

电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到1 0 3℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．

(1)电饭锅煮饭时，电能主要转化为 ________能．

(2)按键未按下时，弹簧处于________ （压缩／原长／伸长）状态．

(3)磁钢限温器工作时，不同时刻的温度如下表：

在图乙中描点并用平滑的曲线作出温度与时间关系的图像．

(4)在磁钢限温器工作过程中，感温磁钢没有磁性的是 ________

A.按下按键时B．加热升温过程中

C.按键跳开时D.降温过程中

(5)小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是 ________
