48．(6分)打点计时器是利用电流的磁效应工作的仪器，打相邻两点的时间间隔为0．02s，由此可知，打点计时器是____________的仪器。(填入所选的字母)

A．记录时间 B．测量质量 c．测量力

某同学用图甲所示的打点计时器来研究物体的平均速度，得到一条纸带如图乙所示，则

A、C两点的距离为_____________cm，物体在AC段运动的平均速度是_________m/s．

49．(4分)大象的质量是4000Kg，在水平地面上铺一张方格纸，大象站在纸上时留下的脚印如图所示。图中每个小方格的面积为25cm2(数方格数时，超过半格的算一格，不足半格的忽略不计)．估算每只脚底的面积___________m2，大象四脚站立时对地面压强是________ Pa．(g=10N／kg)

50．(8分)在“探究滑动摩擦力的大小与哪些因素有关”的实验中，同学们提出了以下几种猜想：

A．与物体运动的速度有关；

B与物体接触面的粗糙程度有关；

C．与物体接触面的压力大小有关．

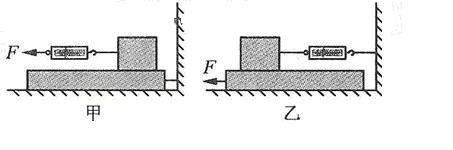

(1)在某次分组实验中，两组同学分别设计了如图所示的实验装置，你认为___________装置更加科学准确．

(2)下表是小李同学的实验数据

上述实验数据可以用来验证A猜想是_________的，B猜想是_________的．(选填“正确”或“错误”)

(3)小张同学通过实验探究滑动摩擦力和压力的关系，得到的实验数据如下表所示，并据此画出了摩擦力和压力F压的关系图线，如图所示．

可以得到的结论是：___________________________________。

51．(10分)在“测量小灯泡工作时的电阻”的实验中，图甲是小王同学连接的实物电路图．

(1)观察实物电路的连接，是否有错误及不恰当之处，请具体写出．

如a.电流表的正负接线柱接反了．

b．_________________________________

C．_________________________________

(2)改正错误后，请画出实验电路图．

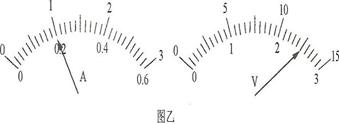

(3) 调节滑动变阻器的滑片至某点，小灯泡正常发光，电压表、电流表如图乙所示，电流表的读数为0．20A，电压表的读数为____________V。

(4)根据读取的数据，小灯泡正常发光时的电阻为_____________Ω。

52． (10分)某同学用滑轮组从装满水的水井中将一铁块匀速提升了2m(铁块始终未露出水面)．已知铁块体积0.006m3，铁块的密度为7．9x103kg/m3,(滑轮的重力和摩擦不计，g=lON／kg)

求：(1)铁块的重力大小；

(2)绳子AB给铁块的拉力大小；

(3)在此过程中人做的功．

53．(10分)如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U—I图象。小明利用R1、R2两个电阻设计了如图乙所示的实验电路，此时，电流表示数为 0．6A，则：

(1)R1的阻值大小?

(2)在图乙的实验中R2的阻值为多少?

(3)此电路1分钟内R1、R2消耗的电能之和是多少?

(4)如果小红将R1、R2串联，接人6V的电源两端，则通过R2的电流是多大?
